Підводний револьвер M1 Underwater Defense Gun або Underwater Defense Gun Mark 1 Mod 0 (англ. підводний оборонний пістолет) був розроблений наприкінці 1960-х років для озброєння бойових плавців ВМФ США, і надійшов на озброєння підрозділів US Navy UDT і SEAL в 1970 році. На бойовій службі цей підводний пістолет перебував до середини 1980-х років, коли він був остаточно витіснений досконалішим підводним пістолетом HK P11 німецької розробки.
Конструктивно підводний револьвер M1 базувався на патентах, отриманих американською компанією AAI Corporation, що описували як конструкцію спеціального підводного патрона, так і зброї під нього.

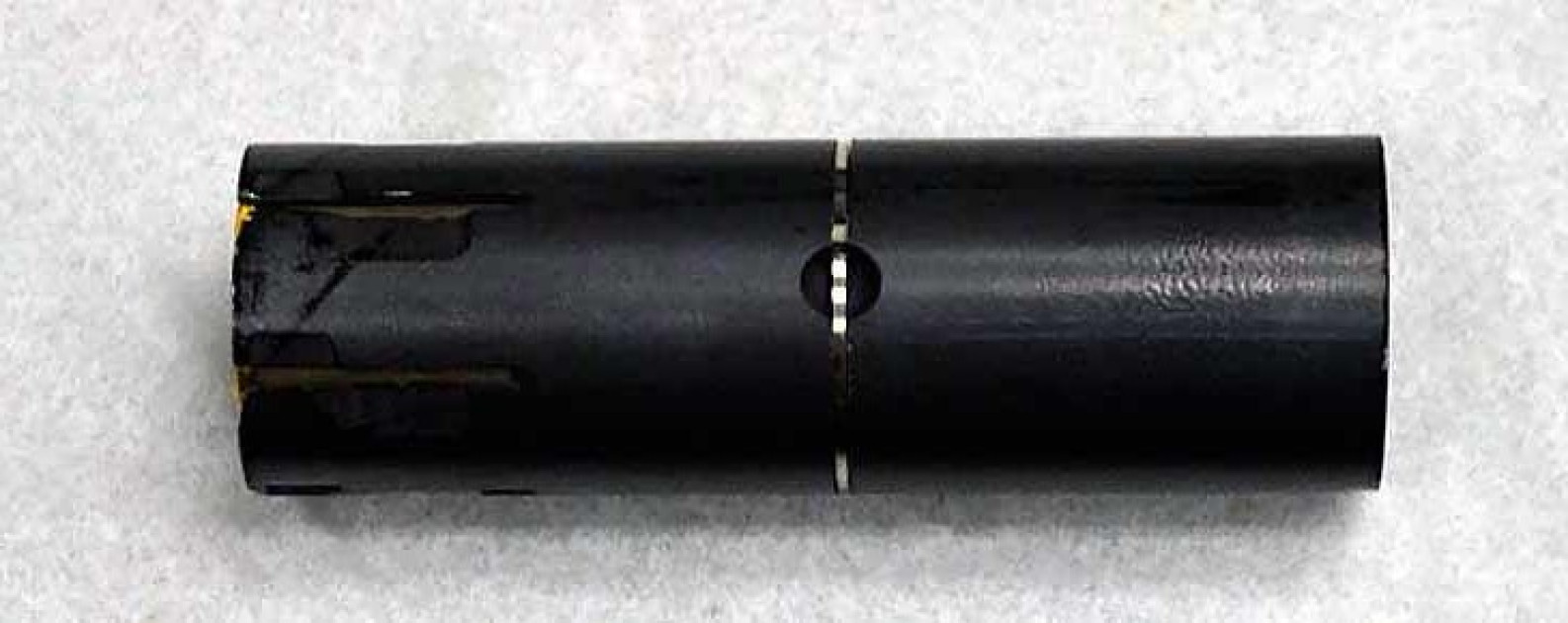

Підводний пістолет M1 являє собою револьвер типу «пепербокс» зі змінним обертовим блоком стволів. Перезаряджання в бойових умовах проводиться шляхом заміни всього блоку стволів на новий, у більш спокійній обстановці витрачений блок стволів після вилучення зі зброї може бути вручну перезаряджений новими патронами, що вставляються по одному в камери блоку стволів (барабана).

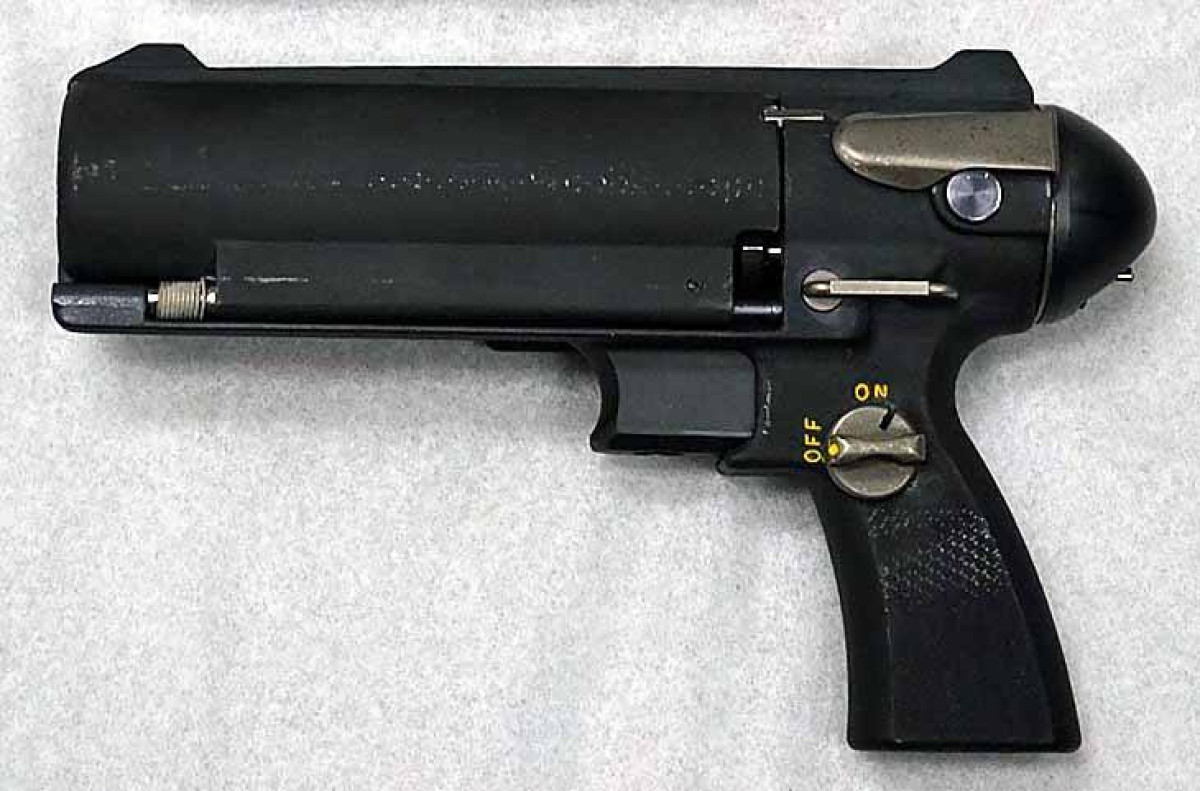

Підводний револьвер M1 має корпус з легких сплавів, що складається з циліндричного кожуха блоку стволів, розташованого в задній частині блоку ударно-спускового механізму і пістолетної рукоятки з відкритим спусковим гачком. На лівій стороні кожуха виконана відкидна вниз пружна кришка, через яку в кожух вкладається блок стволів. Клямка кришки має вигляд клавіші, розташованої над пістолетною рукояткою.
Ударно-спусковий механізм тільки самовзводний. При натисканні на спусковий гачок храповий механізм спершу провертає блок стволів на 1/6 обороту, а потім зводить і спускає ударник, розташований навпроти нижнього ствола в блоці, роблячи тим самим постріл. Запобіжник від випадкових пострілів має вигляд поворотного перемикача і розташований за спусковим гачком. Прицільні пристрої відкриті, з контрастними жовтими точками на мушці і цілику для спрощення прицілювання.

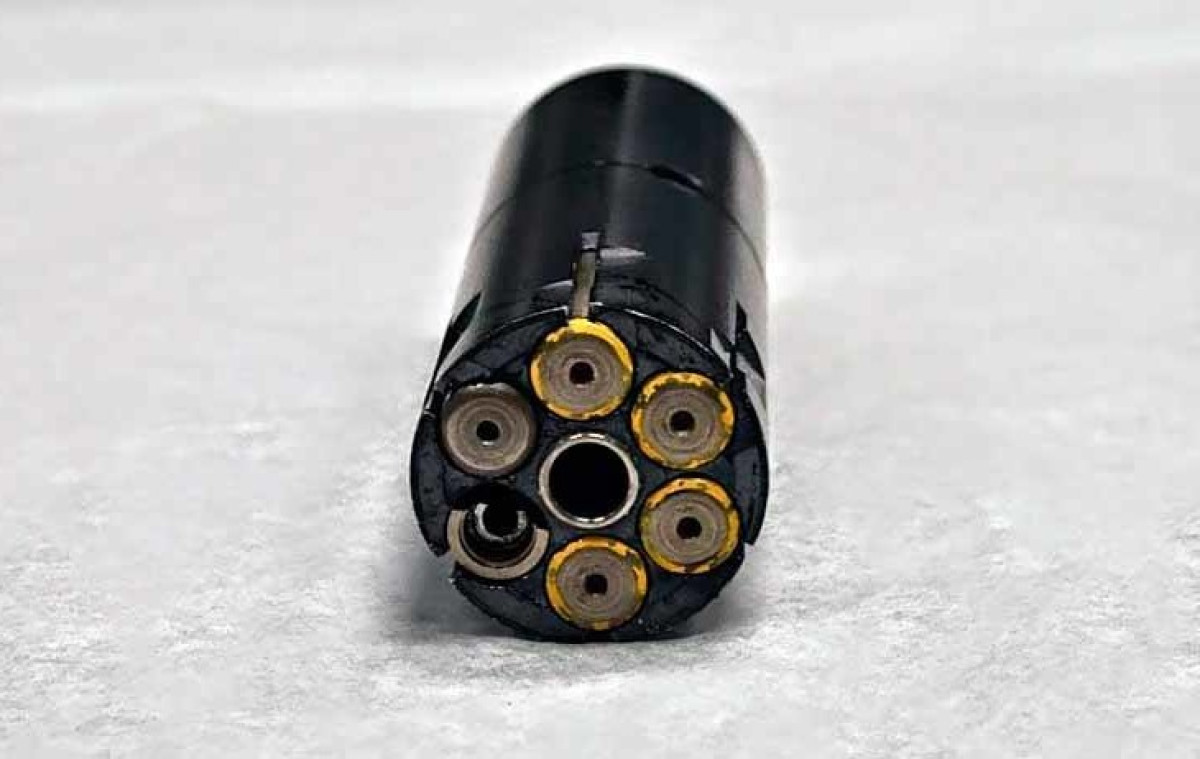

Для стрільби з револьвера M1 використовуються спеціальні підводні патрони Mk.59, що споряджаються в 6-зарядний блок стволів. Патрон зовні має вигляд сталевого циліндра довжиною близько 14 сантиметрів і діаметром близько 1 см. У задній частині патрона розташований капсуль-запальник, невеликий заряд пороху та спеціальних поршень-штовхач.
Більшу частину довжини гільзи займає циліндрична порожнина (фактично – ствол), усередині якої в утримуючих дисках розташована голкоподібна куля-стріла довжиною близько 10 сантиметрів і діаметром 2,54 мм (0,1 дюйма), виготовлена зі сплаву вольфраму. Маса кулі-стріли 9,9 грама, початкова швидкість – 225 м/с.
При пострілі порохові гази розганяють поршень, який енергійно викидає кулю вперед із патрона. У передній частині внутрішнього каналу гільзи виконано циліндричне потовщення, яке зупиняє поршень і тим самим замикає порохові гази в гільзі, забезпечуючи безшумну та безполум’яну стрільбу на повітрі та відсутність хмари газових бульбашок під водою. Ефективна дальність стрільби під водою становить приблизно 10 метрів на глибині 18 метрів.
Технічні характеристики підводного револьвера M1:
Калібр, мм: 2,54;
Боєприпаси, що використовуються: спеціальний патрон Mk.59;
Вага порожнього, кг: 1,02;
Вага зарядженого, кг: 1,89;
Довжина, мм: 248;
Довжина ствола, мм: 108;
Місткість барабана, патронів: 6;
Швидкострільність, вистр./хв: 12;
Початкова швидкість кулі, м/с: 225;
Дальність ефективної стрілянини, м: 10 (на глибині 18 метрів)
