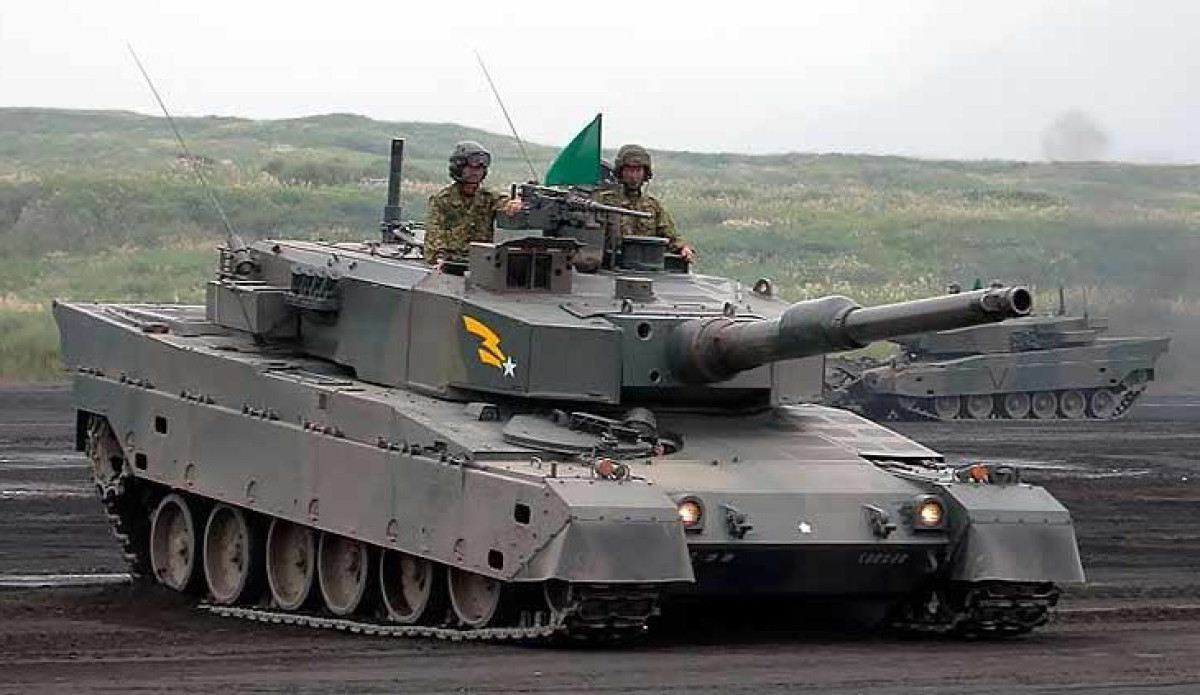

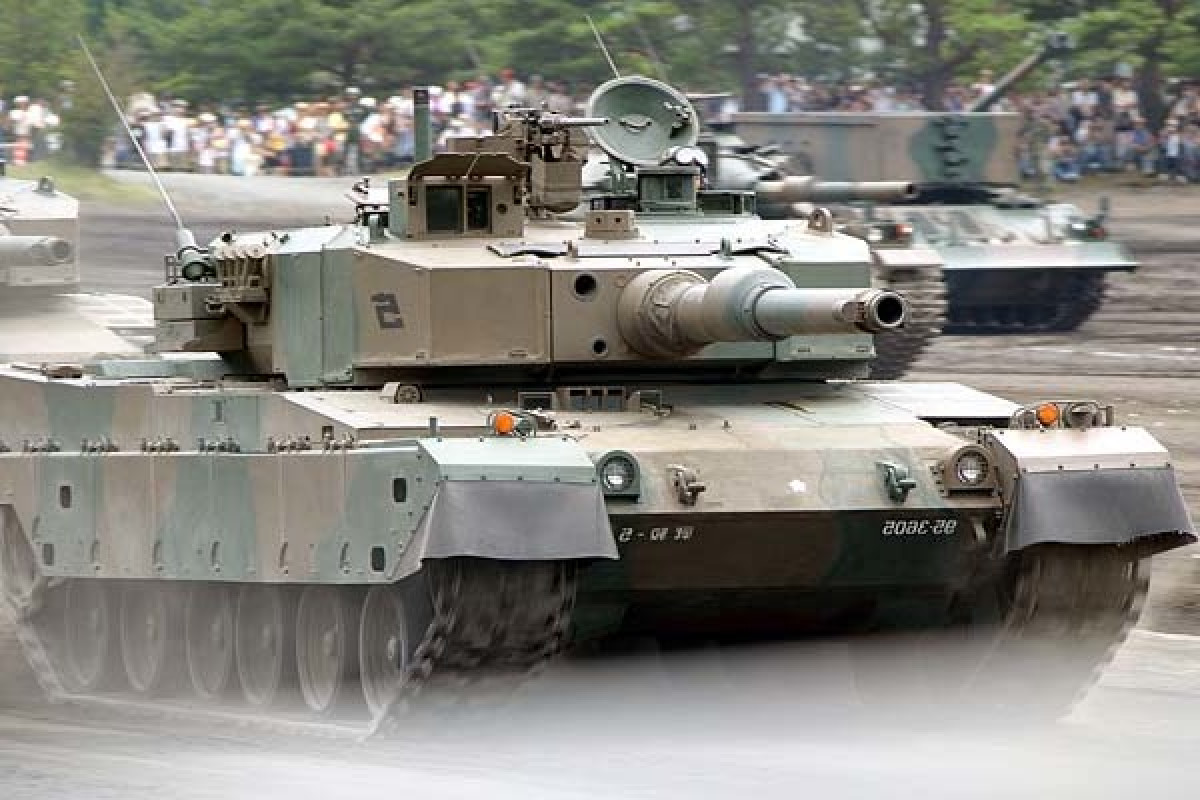

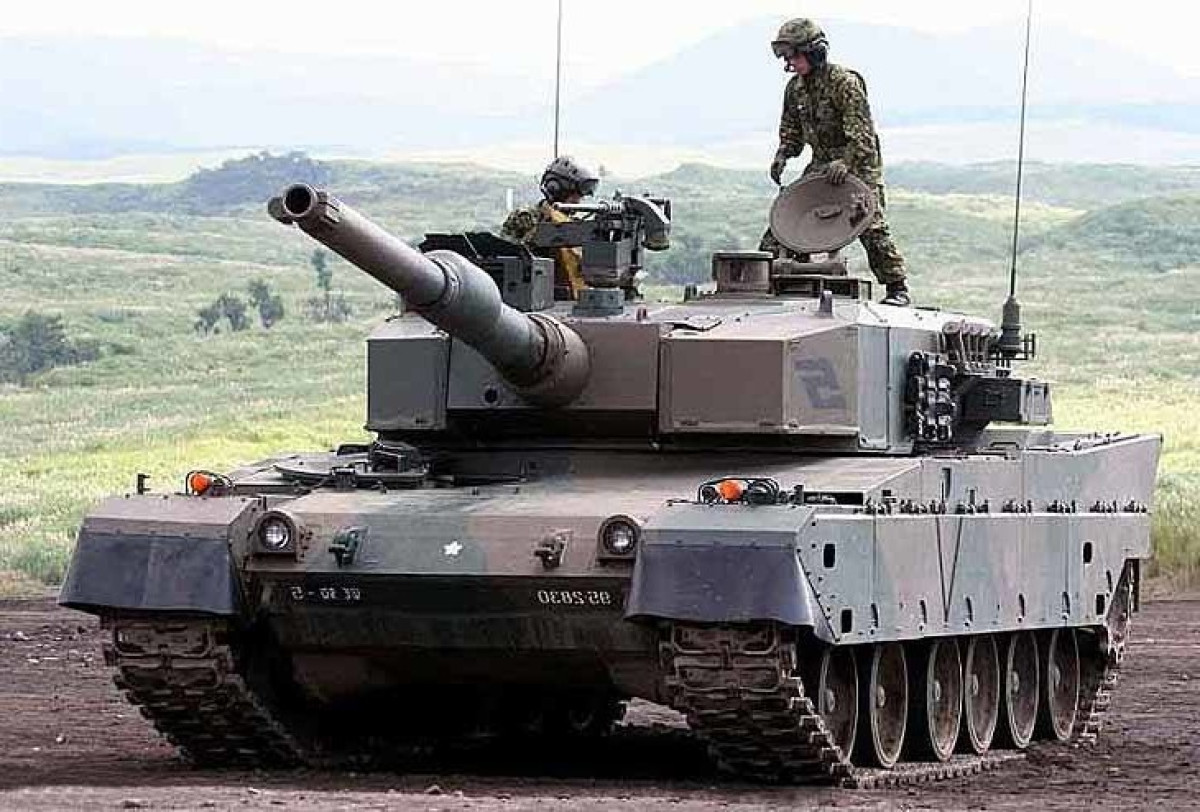

Основний бойовий танк сил самооборони Японії Tип 90, розроблявся з 1976 року, для заміни танків Type 61 і Type 74. Головним розробником і виробником є фірма «Міцубісі».
Танк Tип 90 має класичне компонування, з розміщенням відділення управління в лобовій частині, бойового відділення — посередині і моторно-трансмісійного відділення — в кормовій частині. На відміну від переважної більшості західних основних бойових танків, на Tип 90 встановлений автомат заряджання, що дозволило скоротити його екіпаж до трьох чоловік — механіка-водія, навідника і командира. Механік-водій розміщується зліва. Командир танка розміщується у баштi праворуч, а навідник — зліва, у кожного з них є окремий люк для посадки / висадки.
Корпус і башта танка Тип 90 зварні. Броньовий захист танка диференційована. Броня в лобовій частині корпусу і башти багатошарова, комбінована. Захист бортів корпусу та башти може бути посилен за рахунок знімних модулів з рознесеним бронюванням.
Основним озброєнням танка Тип 90 є ліцензійна 120-мм гладкоствольна гармата Рейнметалл, що має довжину ствола 44 калібрів і забезпечена автоматом заряджання. Оснащена ежектором порохових газів і термокожухом гармата стабілізована у двох площинах. Боєкомплект гармати становить 45 пострілів, з них 20 розміщені в автоматі заряджання.
Автоматизована боеукладка розташовується в розвиненою ніші башти. У момент заряджання гармата повинна бути встановлена в горизонтальному положенні щодо даху башти, що відповідає нульовому куту піднесення. Екіпаж танка відділений від боєкомплекту броньованою перегородкою, а в даху ніші башти є вишибние панелі.
Система управління вогнем танка Тип 90 забезпечує автоматичне супровід і цілодобове ураження цілей з ходу.
До складу системи управління вогнем, розробленої фірмою «Міцубісі», входять лазерний далекомір, стабілізовані в одній площині прилади спостереження і наведення навідника, стабілізовані в двох площинах панорамні прилади спостереження і наведення командира, тепловізора, цифровий балістичний обчислювач, система автоматичного спостереження за цілью та комплект датчиків вітру.
Електронний балістичний обчислювач автоматично враховує поправки на швидкість цілі, бічний вітер, дальність до цілі, крен осі цапф гармати, температуру повітря і атмосферний тиск, власну швидкість танка і знос каналу ствола. Вручну в нього вводяться поправки на температуру заряду і тип пострілу. Контроль функціонування системи управління вогнем здійснюється автоматичною вбудованою системою.
В якості допоміжного і додаткового озброєння на танку Тип 90 встановлені 7,62-мм спарений з гарматою кулемет, 12,7-мм зенітний кулемет М2НВ на даху башти, а також шість димових гранатометів. Управляти допоміжним озброєнням можуть обидва члени екіпажу, що знаходяться в башті танка. Однак система управління вогнем віддає пріоритет командам командира. Гармата стабілізована у двох площинах, наведення на ціль здійснюється за допомогою електричних приводів. Систему управління вогнем (СУО) доповнює система попередження про опромінення танка лазерним променем протитанкових систем ураження бронетехніки.
Танк Тип 90 оснащений системою постановки димових (аерозольних) завіс для протидії керованим ракетам з лазерним самонаведенням або напівавтоматичним наведенням по променю лазера, а також перешкоджає роботі лазерних далекомірів супротивника.
На танку Тип 90 встановлений двотактний 10-циліндровий V-образний дизель рідинного охолодження з турбонаддувом, що розвиває потужність 1500 л. с при 2400 об / хв, гідромеханічна трансмісія зблокована з гидротрансформатором і планетарною коробкою передач.
Завдяки замкнутої гідравлічної системи з центральним насосом можна регулювати кут нахилу танка в поздовжній площині, що розширює можливості по наведенню гармати на ціль а також дозволяє змінювати величину кліренсу в діапазоні від 200 мм до 600 мм..
Підвіска танка Тип 90 є гібридною: до її складу входять і гідропневматичні сервомотори, і торсіонні вали. Гідропневматичні сервомотори монтуються на двох передніх і двох останніх опорних катках з кожного борту.
До складу ходової частини танка входять шість опорних катків і три підтримувальні ролики на борт, ведучі колеса заднього, а направляючі — переднього розташування. За деякими даними для танка Тип 90 розроблені два типи гусениць, які повинні використовуватися в залежності від умов експлуатації танка.
Маса трансмісії не перевищує 1900 кг, в сумі з масою двигуна дорівнює 4500 кг, що відповідає світовим стандартам. Всього японської військової промисловістю було випущено близько 280 танків даного типу. Є дані про згортання виробництва танка, в тому числі і з-за його дорожнечу — 800 мільйонів йен (приблизно 8 мільйонів доларів) , вивільнені кошти Японія планує вкласти в системи протиракетної оборони країни.
Станом на 2012 рік виробництво танків Тип 90 завершено і на озброєння сил самооборони Японії почав надходити більш сучасний і дешевий у виробництві Тип 10.
Тактико-технічні характеристики танка Тип 90:
Довжина з гарматою вперед, мм: 9755;
Ширина корпусу, мм: 3430;
Висота, мм: 2340;
Кліренс, мм: 450 (від 200 до 600);
Тип броні: модульна композитна, противоснарядная;
Озброєння: 120-мм гладкоствольна гармата Rheinmetall L44, 1 х 12,7-мм кулемет М2, 1 х 7,62-мм кулемет Type 74;
Двигун: 10ZG — двотактний, 10-циліндровий, V-подібний, дизель, рідинного охолодження з турбонаддувом;
Потужність двигуна, л. з .: 1500;
Швидкість по шосе, км / год: 70;
Запас ходу по шосе, км: 300;
Питома потужність, л. с. / т: 29,9;
Долає перешкоди, м: стінка — 1,0, рів — 2,7, брід — 2,0
Усі фотографії подано в дзеркальному відображенні
