Самохідний протитанковий ракетний комплекс 2К15 «Джміль» – перший радянський легкий протитанковий ракетний комплекс для запуску чотирьох протитанкових керованих реактивних снарядів 3М6, що базувався на доопрацьованих шасі ГАЗ-69/69М і призначався для боротьби з броньованими цілями противника на дальностях до 2000 м..
Розробку комплексу розпочали 1957 року в коломенському СКБ машинобудування, бойову машину сконструювали і випускали на саратовському автоагрегатному заводі № 614.

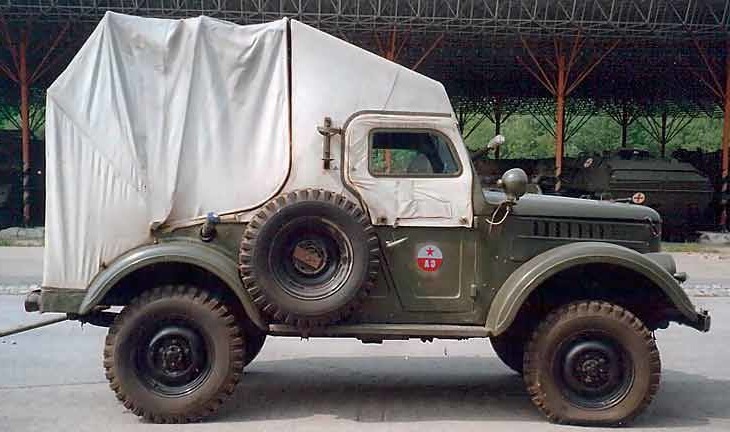

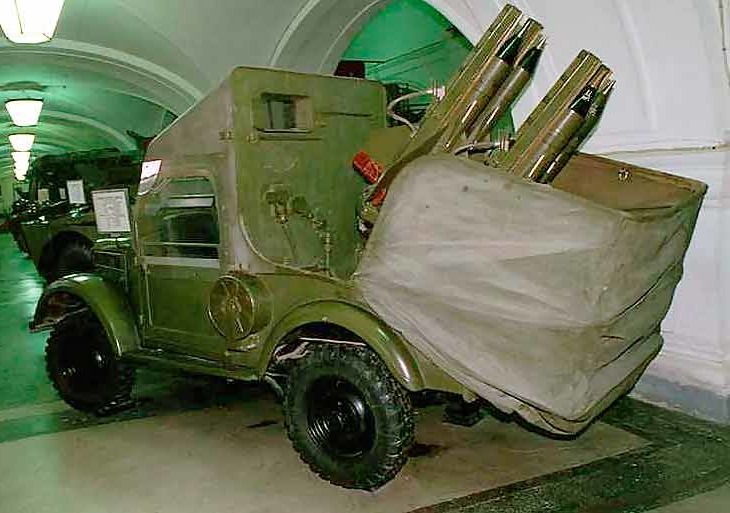

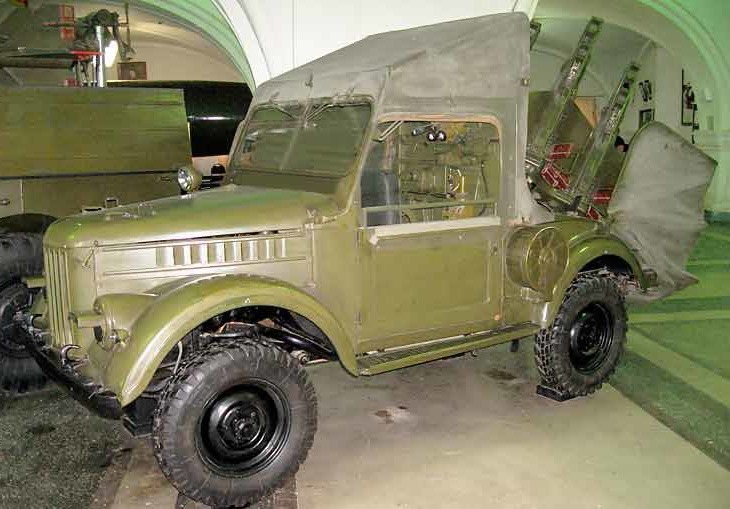

Випробування комплексу 2К15 «Джміль» почалися влітку 1959 року. 1 серпня 1960 року комплекс був прийнятий на озброєння ВДВ і надійшов у серійне виробництво. Пускова установка 2П26 забезпечувалася 2-місцевою кабіною з броньованою задньою стінкою і підвищеним розташуванням брезентового даху. У задній частині рами автомобіля з високим складним тентом на знімних дугах встановлювали артилерійську частину з чотирма напрямними для запуску ракет 3М6 зі стартовою масою 22,5 кг і довжиною 1148 мм, які мали дальність стрільби до 2 км.
У кабіні поруч із водієм на спеціальному сидінні, зверненому спинкою проти руху, перебував оператор-навідник, який керував запуском вручну за допомогою двопровідної лінії зв’язку. Виносний пульт управління забезпечував управління з відстані до 30 м, а ручне заряджання установки здійснювалося силами бойового розрахунку з двох осіб.
Крім чотирьох реактивних снарядів 3М6, бойова машина 2П26 комплексу 2К15 «Джміль» комплектується одним гранатометом РПГ-7 з трьома гранатами ПГ-7, прицілом ПГО-7 і автоматом АКМ.

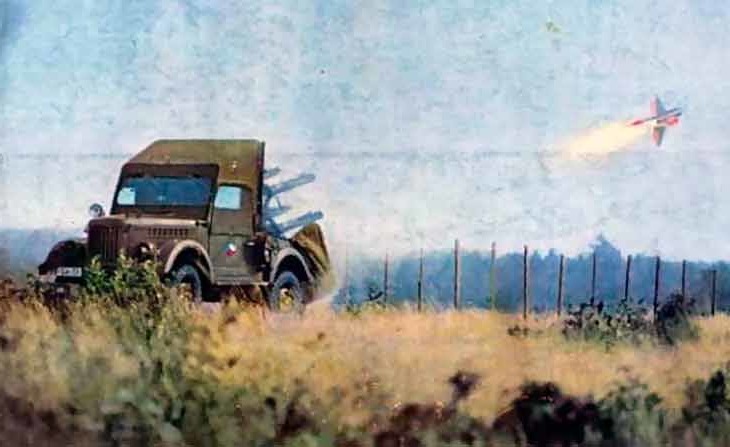

Стрільба ведеться з нерухомої бойової машини 2П26 у напрямку, протилежному напрямку її руху. Боротьба з броньованими цілями на малих дальностях (у межах зони, що не уражається снарядом) ведеться з РПГ-7.
Управління снарядом здійснюється дротовою лінією за допомогою апаратури системи управління. Спостереження за снарядом 3М6 ведеться в бінокулярний перископічний візир 10П6 безпосередньо з бойової машини або з точки, розташованої поза БМ. В останньому випадку використовується виносний пульт оператора з біноклем БПШ-8х30. Грубе наведення на ціль здійснюється за допомогою розвороту БМ, точне (в межах +/- 6 град.) за допомогою механізму горизонтального наведення. Необхідний кут піднесення напрямних надається механізмом вертикального наведення.
Випуск комплексу 2К15 «Джміль» тривав до 1966 року.
Склад протитанкового ракетного комплексу 2К15 «Джміль»:
– Протитанкова керована ракета 3М6 (4 шт.);
– бойова машина 2П26 на базі ГАЗ-69М;
– вогневий тренажер 9Ф61А на базі ЗіЛ-157 з КУНГ-1М;
– контрольно-перевірочна машина 2В39 на базі ЗІЛ-157 з КУНГ-1М.
Протитанкова керована ракета 3М6 (позначення НАТО – AT-1 «Snapper»)
Діапазон дальності пусків – від 600 до 2000 м;
Бойова частина 3Н13 – кумулятивна, маса 5,4 кг;
Бронепробивна здатність – не менше 300 мм при 90 град., 150 мм при 60 град;
Система управління – ручна командна по дротах;
Імовірність ураження цілі – 0,5-0,8;
Швидкість польоту: середня – 110 м/с;
Час польоту на максимальну дальність – 20 с;
Маса ракети – 24 кг;
Розміри: довжина – 1150 мм, діаметр – 136 мм, розмах крила – 750 мм;
Маса упаковки 3Я11 з ракетою – 65 кг;
Габарити упаковки – 990х710х740 мм.
Фотографії дано в дзеркальному відображенні
